ART48-MULTIPLEIN

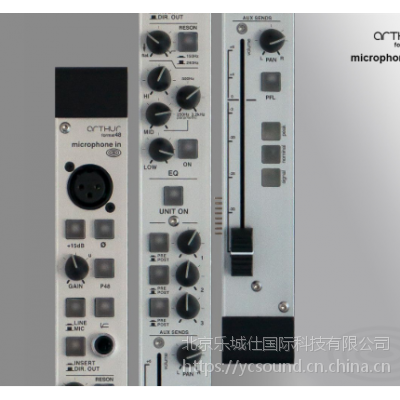

Arthur48,4Ch话筒输入模块,4x1槽位

4通道Hi-End级别话筒前置放大器模块套装, 具有多种创新功能, 专为录制的声音而设计

产品详情

高端麦克风前置放大器，具有多项创新功能，专为实现声音再现而设计。

XLR输入（MIC IN）可以接收从-63 dBu到+18 dBu的平衡信号。 （81 dB的范围，因此可以连接任何音频信号。）

GAIN旋钮会将弱信号放大到0dBV的标称电平，或衰减更强的信号，以便在麦克风输入放大器的输出端总是存在0dB的标称信号。

VU电平表显示设定的增益量。从输入到输出的余量使得相当强的过载能够被调音台的电子元件吸收，而不会产生失真。因此可以设置增益，以便偶尔显示红色的“过载”。

+ 15dB和MIC-LINE按钮有助于控制增益。按下MIC-LINE按钮时，自动排除+ 15dB按钮（因为同时放大和衰减信号没有意义）。将MIC-LINE按钮按下到“线位置”（绿灯）并将增益设置为“U”（单位增益）意味着话筒前置放大器既不会放大也不会衰减信号。这是标称0 dB信号的正确设置，或来自专业设备（如限制器，效果器或录音机）的线路信号。

PHASE按钮（?）可切换输入信号的“热”和“冷”方面，将信号的相位反转180°。如果两个麦克风放置在一定距离或反面（即用于顶部和底部小军鼓拾音器）时很有用。

按下P 48按钮（蓝灯）为话筒提供48V的幻象电源，在大多数情况下，它们将是电容话筒或有源话筒话筒。只有使用此按钮才能工作，您知道需要幻像电源。

低切按钮（?）以100Hz /秒的次序限制低频率，从“波形”信号中去除不需要的低频。它也有助于塑造小型乐器（小提琴，曼陀林等）的信号。

INSERT-DIRECTOUT按钮的工作方式类似于其他混音器，同时通过附加的旁路开关提供额外的可能性：如果INSERT DIRECTOUT按钮没有被按下（即关闭，白光），则信号不会被将电话插孔插入插入连接器。如果INSERT DIRECTOUT按钮被按下（即亮，红灯），则信号将被中断，并且Insert将以通常的方式工作。

谐振滤波器（一种陷波滤波器）可以逐渐调整其衰减电平。如果在录音过程中设置为“平坦”，则滤波器将被完全旁路，对输入信号没有影响。该滤波器的设计目的是避免或至少减弱在现场使用诸如SCHERTLER DYN系列等拾音器微调的声学乐器的反馈。 150Hz-240Hz按钮可以选择频率：当按钮没有被按下（绿灯）时，滤波器以150Hz衰减。当按下时，（蓝光）滤波器在240 Hz时衰减。将RESONANCE按钮设置在FLAT最左侧意味着过滤器不会被激活。当顺时针缓慢旋转RESONANCE按钮时，滤波器将以所选频率逐渐衰减。滤波器。创新的滤波器电路使声音损失保持在***水平。

滤波器部分通过EQ ON按钮旁路（白光）或激活（绿灯）：有助于将滤波器配置与未滤波的声音进行比较。 EQ ON按钮不会绕过RESONANCE滤波器。 HI旋钮使音频频谱（5kHz至20kHz）的高频范围可以从+/- 16dB以18dB /倍频程的斜率进行调谐。 MID旋钮与MID FREQ旋钮一起作用于250 Hz至3.2 kHz的频率，放大或衰减为+/- 14 dB。 LOW滤波器旋钮可以在20Hz至300Hz的范围内实现+/- 16dB的信号调节，斜率为12dB /倍频程。扁平过滤器位置由每个旋钮中间位置的棘爪指示。

CHANNEL ON按钮可连接或断开所有输出（AUX 1，AUX 2，AUX 3和L / R）的输出路由，但PFL路由除外。类似于其他混音器上的MUTE按钮，其功能却颠倒过来。当按下CHANNEL ON按钮时，所有输出都被连接。此外，虽然MUTE通常只断开L / R路由（通道的推子），但本机的CHANNEL ON按钮会影响所有输出。注意：即使CHANNEL ON按钮处于关闭位置（白光），即使所有其他按钮指示灯都亮起，PFL和INSERT仍然可以运行（如各个按钮上的白色指示灯所示）关闭。

三个AUX SEND旋钮启用每个发送（AUX 1，AUX 2，AUX 3）的独立电平控制。通过使用开关按钮，发送也可以在淡入淡出之前或之后“读取”信号。如果一个按钮没有被按下（白光），信号到达“后衰减”，即当相关的辅助电平由其电平旋钮控制时，最终结果也受到通道衰减器位置的影响。如果按下按钮（红色光线）时，信号到达“预失真”并被发送到AUX主控器，而不受通道衰减器位置或移动的影响。注意：要受益于所有AUX发送（以及其他附加选项），需要MASTER AUX单元以及MASTER L / R单元。 MASTER L / R单元仅接收AUX 1，用于基本配置，例如，只需要一个辅助发送即可操作混响设备。

PFL按钮。 PFL只能通过MASTER AUX单元进行操作。它既是一个传统的PFL（预失真监听），也作为第四个AUX发送（无法设置任何级别）。来自具有激活PFL（红灯）的任何通道的信号将在MASTER AUX单元中混合并发送到由主AUX单元上的PFL衰减器控制的PFL输出。注意：如果CHANNEL ON按钮被禁用（白光），PFL部分仍然运行。

L / R FADER部分。在大多数情况下，通过此处的信号将在L / R Master中混合，然后出现在驱动录音设备或前置PA扬声器的主L / R输出端。操作L / R推子部分与其他混音控制台相同。

PAN电位器通过将信号以适当的方向转向，可以将信号发送到左声道或右声道。在锅的中间位置，信号以水平流向两个通道。

技术参数

输入量：+4dbu(@1khz;thd<0.5%)(麦克风模式)+26dbu(@1khz;thd<0.5%)(直线模式)
产量水平（液压l/r）：+27dbu（@1khz；thd<0.5%）
增益范围：18~63db（麦克风模式）-9~20db（线模式）
总收益(L/r)：72分贝
频率响应：(-3db)16hz到125hz.
低切：(-3db)100hz(搁置，***阶)
瑞松衰减：10db@150hz/240hz
低当量：460 hz(搁置)-20 db/+15 db
参数中等当量：250赫兹--3赫兹-15分贝/+15分贝
高当量：1.2千赫(搁置)-12 db/+12 db
等效输入噪声(例如):122,5分贝(插入,60分贝增益,150欧姆)
失真(thd+n;@1khz):0.13%(二次谐波)
-30dbu输入电平：0.06%（第三谐波）
0dbu输出电平：0.015%（第4谐波）0.008%（第5谐波）
耗电量：4w(80ma)
尺寸和重量：36x58x475毫米；0.5公斤
