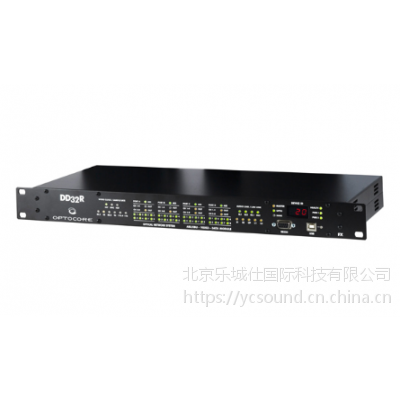

DD32R
光环AES连接单元,32对AES接口,输入输出通道数可组合分配,2 x SANE,2 x LAN 端口
32端口AES/EBU设备，配有用于OPTOCORE和SANE的以太网端口。
产品详情
DD32R-FX设计用作为OPTOCORE OPTICAL或CAT5 SANE数字网络系统提供所需要的AES/EBU端口。 32个主要端口具有AES / EBU输入和/或输出任意组合的独特可能性。 借助其他Optocore和SANE设备，DD32R-FX提供了***的灵活性，可以构建完全适合应用需求的网络。 借助Optocore麦克风前置放大器（X6R），DD32R-FX可以在FOH的Yamaha数字调音台上对前置放大器进行增益控制。 这些常见的安装接口为其他音频设备提供了一种简单而经济高效的连接方式。
功能特性:
● 在4个SUB-D25端口上有64个音频通道(32AES/EBU)
● 音频通道可以按照输入或输出进行分组，每8个为一组
● 4个RS 485端口用于 远程控制、DMX、MIDI、电脑数据传输等
● 1个RS 232和1个USB用于网络和设备控制
● 1个字时钟输出
● 1个外部字时钟输入
● 复合视频输入输出
● 2个光纤接口
● 2个SANE和以太网连接
● 2个100Mbit以太网连接
● 2个通用AC电源接口
● 耗电量:12W标准
● 每个环网最多可提供1024路音频通道
● 两台设备之间的距离:标准配置达700米/2300英尺，可扩展至120公里/75英里
● 双光纤接口可建立备份网络
技术参数
主要港口
数据渠道：32 64：
阻抗：110ω
i/o配置：64在/0在/64在/0在/64在：
辅助端口：
数据渠道：4
阻抗：120ω：
单词时钟
抽样率：44.1/48/88.2/96/176.4/192千赫：
阻抗：75ω
视频：
频道：1个输入，1个输出
格式：综合视频：
光学连接
连接：双工LC：
协议：
传送：全复式：
数据率：2 x 2 gbps或2 x 1 gbps
光纤导波电缆长度：≤700M@1g，≤350m@2g，可达70km（根据要求）：
理智的连结
连接：
协议：正常
传输，数据率200mbps，全双工：
有线镜头：≤100M无错误传输
局域网链接：
连接：rj 45
协议：以太网，全双工，自动Dix：
Principal Ports | |
Data channels：32 64 : | |
Impedance：110 Ω | |
I/O Configuration：64 In / 0 Out to 0 In / 64 Out : | |
Auxiliary Ports : | |
Data channels：4 | |
Impedance：120 Ω : | |
Word Clock | |
Sample rate：44.1 / 48 / 88.2 / 96 / 176.4 / 192 kHz : | |
Impedance：75 Ω | |
Video : | |
Channels：1 x input, 1 x output | |
Format：Composite video : | |
Optical Links | |
Connection：Duplex LC : | |
Protocol：Optocore | |
Transmission：Full duplex : | |
Data rate：2 x 2 Gbps or 2 x 1Gbps | |
Optical wave guide cable lengths：≤ 700m @ 1G, ≤ 350m @ 2G up to 70km (on request) : | |
Sane Links | |
Connection：RJ45 : | |
Protocol：Sane | |
Transmission, data rate 200Mbps, full duplex : | |
Cable lenght：≤ 100m for error free transmission | |
LAN Links : | |
Connection：RJ45 | |
Protocol：Ethernet, full duplex, Auto-MDIX : |
